INTRODUCCION
Para la instalación de sistemas de fibra óptica es necesario utilizar técnicas y dispositivos de interconexión como empalmes y conectores.
Los conectores son dispositivos mecánicos utilizados para recoger la mayor cantidad de luz. Realizan la conexión del emisor y receptor óptico.
En caso de que los núcleos no se empalmen perfecta y uniformemente, una parte de la luz que sale de un núcleo no incide en el otro núcleo y se pierde. Por tanto las pérdidas que se introducen por esta causa pueden constituir un factor muy importante en el diseño de sistemas de transmisión, particularmente en enlaces de telecomunicaciones de gran distancia.
MARCO TEORICO
Sus pérdidas pueden contribuir en forma considerable en forma considerable con el balance de potencia del sistema (menor alcance)
Deben realizarse en el campo, no han de incluir partes delicadas difíciles de manejar o procedimientos complejos (Empalmes económicos confiables y de calidad)
Las pérdidas se clasifican en intrínsecas (homogeneidad y composición)
Los empalmes se pueden clasificar en:
a) Empalmes por fusión
b) Empalmes adhesivos
c) Empalmes mecánicos
Factores claves en empalmes sobre terreno:
Para la instalación de sistemas de fibra óptica es necesario utilizar técnicas y dispositivos de interconexión como empalmes y conectores.
Los conectores son dispositivos mecánicos utilizados para recoger la mayor cantidad de luz. Realizan la conexión del emisor y receptor óptico.
En caso de que los núcleos no se empalmen perfecta y uniformemente, una parte de la luz que sale de un núcleo no incide en el otro núcleo y se pierde. Por tanto las pérdidas que se introducen por esta causa pueden constituir un factor muy importante en el diseño de sistemas de transmisión, particularmente en enlaces de telecomunicaciones de gran distancia.
MARCO TEORICO
Sus pérdidas pueden contribuir en forma considerable en forma considerable con el balance de potencia del sistema (menor alcance)
Deben realizarse en el campo, no han de incluir partes delicadas difíciles de manejar o procedimientos complejos (Empalmes económicos confiables y de calidad)
Las pérdidas se clasifican en intrínsecas (homogeneidad y composición)
Los empalmes se pueden clasificar en:
a) Empalmes por fusión
b) Empalmes adhesivos
c) Empalmes mecánicos
Factores claves en empalmes sobre terreno:
a) Perdidas por inserción
b) Resistencia Mecánica
c) Estabilidad Térmica
b) Resistencia Mecánica
c) Estabilidad Térmica
EMPALME MECANICO
Este tipo de empalme se usa en el lugar de la instalación donde el desmontaje es frecuente, es importante que las caras del núcleo de la fibra óptica coincidan exactamente. Consta de un elemento de auto alineamiento y sujeción de las fibras y de un adhesivo adaptador de índice que fija los extremos de las fibras permanentemente.
Después de realizar el empalme de la fibra óptica se debe proteger con:
Este tipo de empalme se usa en el lugar de la instalación donde el desmontaje es frecuente, es importante que las caras del núcleo de la fibra óptica coincidan exactamente. Consta de un elemento de auto alineamiento y sujeción de las fibras y de un adhesivo adaptador de índice que fija los extremos de las fibras permanentemente.
Después de realizar el empalme de la fibra óptica se debe proteger con:
- Mangos metálicos
- Mangos termoretráctiles
- Mangos plásticos.

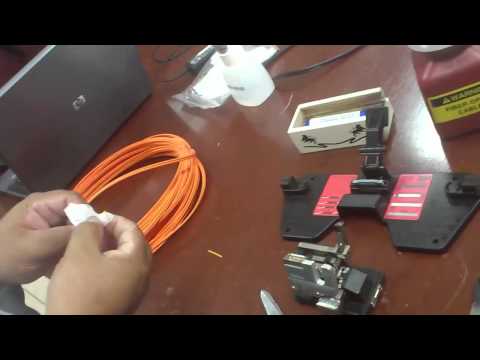

A continuacion se explicara como empalmar mecanicamente
BIBLIOGRAFIA
Peter, B., Walter, E., Franz, H., Norbert, J., Jurgen, M., Otto, S., Frank-Dieter, S., Klaus, T., (1996). Ciclos Formativos Electro-técnica (FachKunde Elektrotechnik) (21ª. Edición). Verlag-Europa: Nourney.
Daniel, P., Francisco, R., José, C., Sistemas de Comunicaciones Ópticas. España: Valencia
María, C. (2005). Comunicaciones Ópticas. España: Madrid
Tomasi, W., (2003), Sistemas de comunicaciones Ópticas (4ta. Edición), Mexico.
Roy Blake, Sistemas Electrónicos Comunicaciones (2da. Edición).
